Nama : Ahmad Luthfi

kelas : 1 CB

Membuat skematic dan layout pcb

Daftar komponen-komponen yang dibutuhkan:

1.              C1 (100nF)

2.              C2 (0.02nF)

3.              C3(50nF)

4.              Q1(2N5401)

5.              Q2(2N5550)

6.              R1(27k)

7.              R2(68k)

8.              LS1(Speaker)

9.              Switch

Berikut langkah-langkah yang harus dilakukan.



1. Pertama, kita buka PROTEUS 8, double klik pada icon PROTEUS 8 yang ada di desktop.

    Setelah terbuka, kita buat Project baru (New Project), caranya dengan klik menu file dan                     pilih New Project.



2. Kemudian akan keluar kotak dialog seperti berikut. berikan nama pada file yang akan kita                   buat, kemudian pilih next.



3. Selanjutnya pada kotak dialog berikut pilih create a scematic lalu pilih landscape A4 lalu                     pilih next, seperti gambar dibawah ini.



4. Pada kotak dialog selanjutnya, langsung saja kita pilih next.

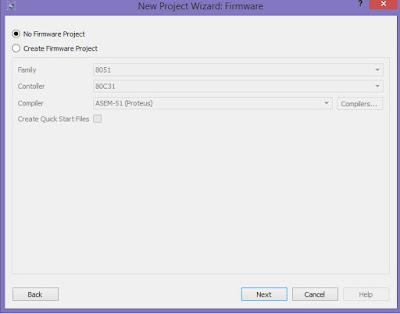

5. Pada kotak dialog selanjutnya, langsung saja kita pilih next.

6. Kemudian pada kotak dialog yang terakhir, langsung saja kita pilih finish.

7. Selanjutnya muncul tampilan seperti berikut.

8. Sekarang kita bisa mulai menggambar skematik. Pertama, kita pilih komponen yang kita                     butuhkan. Klik menu Library dan pilih Pick Part From Library.



9. Atau untuk simpelnya, kita bisa klik kanan>Place>Component>From Libraries. Maka                        kotak dialog pick device akan muncul.

10. Selanjutnya kita masukkan semua daftar komponen yang kita butuhkan dengan                                     memasukkan nama komponen pada keyword.

11. Setelah semua komponen masuk di daftar device (di panel sebelah kiri).



12. Kemudian letakkan komponen yang telah ada pada sheet, dengan cara klik kanan pada                         sheet kemudian pilih place lalu pilih component dan pilih componen yang ingin                                   dimasukkan.

13.  Selanjutnya letakkan semua komponen pada sheet seperti gambar berikut.

14. sewaktu penyusunan jika ada komponen yang terbalik posisinya kiita bisa memutarnya

      Dengan cara, klik kanan di komponen yang ingin diputar maka akan muncul kotak                               dialog dan gunakan bagian Rotate.



15. setelah itu kita sambungkan semua komponen tadi mengunakan wire label mode pada                           toolbox. "Ingat kita hanya perlu mengklik pada ujung tiap-tiap komponen yang akan                             dihubungkan, junction akan muncul dengan sendirinya apabila ada jalur yang                                       membutuhkan juction."

16. Sehingga menjadi seperti gambar berikut.

17. Setelah selesai dengan schematic, kita akan lanjutkan ke rangakaian PCBnya. Pertama                         kita buka dulu lembar kerja layout PCBnya, dengan cara klik icon PCB layout yang ada                       di bawah menu Design dan berdekatan dengan Schematic Capture.

18.          Maka lembar kerja Layout PCB akan tampil.

19.    Selanjutnya kita masukkan komponen dengan cara klik kanan pada sheet kemudian                               pilih place lalu pilih component dan pilih componen yang ingin dimasukkan.
20.    Kemudian letakkan komponen seperti gambar berikut.

21.  Selanjutnya untuk merouting rangkaian psb tersebut kita pilih menu tools lalu pilih                               auto-router.

22.          Kemudian muncul kotak dialog seperti berikut, lalu kita pilih begin routing.

23.          Selanjutnya akan terbentuk rangkaian pcb seperti gambar berikut.

24.          Selesai
