Tutorial Pembuatan Kabel UTP dan Cara Sharing FIlePraktek Gambar Teknik

Nama : Ahmad Luthfi

Nim :061530700538

Politeknik Negeri Sriwijaya

CARA MEMASANG KABEL UTP TYPE STRAIGHT DAN CROSS

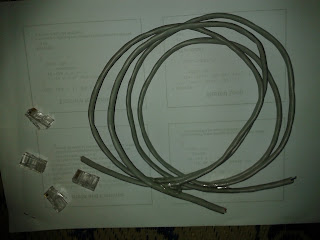

Untuk membuat sebuah kabel jaringan menggunakan kabel UTP ini terdapat beberapa peralatan yag perlu Kita siapkan yaitu

- Kabel UTP

- Connector RJ-45

- rimping Tools

- RJ-45 LAN Tester

.KABEL UTP TIPE STRAIGHT

Langkah-langkah pemasangan :

lakukan langkah-langkah berikut:

Kupas ujung kabel sekitar 2 cm, sehingga kabel kecil-kecil yang ada didalamnya kelihatan.
Pisangkan kabel-kabel tersebut dan luruskan. Kemudian susun dan rapikan berdasarkan warnanya yaitu Orange Putih, Orange, Hijau Putih, Biru, Biru Putih, Hijau, Coklat Putih, dan Coklat. Setelah itu potong bagian ujungnya sehingga rata satu sama lain.

3.Setelah kabel tersusun, ambil Jack RJ-45. Seperti yang saya katakan tadi Jack ini terdiri dari 8 pin. Pin 1 dari jack ini adalah pin yang berada paling kiri jika posisi pin menghadap Anda. Berurut ke kanan adalah jack 2, 3, dan seterusnya.

4.Kemudian masukkan kabel-kabel tersebut ke dalam Jack RJ-45 sesuai dengan urutan tadi yaitu sebagai berikut:

Orange Putih pada Pin 1
Orange pada Pin 2
Hijau Putih pada Pin 3
Biru pada Pin 4
Biru Putih pada Pin 5
Hijau pada Pin 6
Coklat Putih pada Pin 7
Coklat pada Pin 8.

Masukkan kabel tersebut hingga bagian ujungnya mentok di dalam jack.

5. Masukan Jack RJ-45 yang sudah terpasang dengan kabel tadi ke dalam mulut tang crimping yang sesuai sampai bagian pin Jack RJ-45 berada didalam mulut tang. Sekarang jepit jack tadi dengan tang crimping hingga seluruh pin menancap pada kabel. Biasanya jika pin jack sudah menancap akan mengeluarkan suara “klik”

Sekarang Anda sudah selesai memasang jack RJ-45 pada ujung kabel pertama. Untuk ujung kabel yang kedua, langkah-langkahnya sama dengan pemasangan ujung kabel pertama tadi. Untuk itu, ulangi langkah-langkah tadi untuk memasang Jack RJ-45 pada ujung kabel yang kedua

Kabel UTP Tipe Cross

pada pemasangan kabel UTP tipe cross hampir sama dengan memasang kabel UTP tipe straight. Mengenai teknis pemasanganya sama seperti tadi. Perbedaanya adalah urutan warna kabel pada ujung kabel yang kedua. Untuk ujung kabel pertama, susunan kabel sama dengan susunan kabel UTP tipe straight yaitu:

1. Orange pada Pin 1

2. Orange Putih pada Pin 2

3. Hijau pada Pin 3

4. Biru pada Pin 4

5. Biru Putih pada Pin 5

6. Hijau Putih pada Pin 6

7. Coklat Putih pada Pin 7

8. Coklat pada Pin 8.

Untuk ujung kabel yang kedua, susunan warnanya berbeda dengan ujung pertama. Adapaun susunan warnanya adalah sebagi berikut:

1. Hijau Putih pada Pin 1

2. Hijau pada Pin 2

3. Orange Putih pada Pin 3

4. Biru pada Pin 4

5. Biru Putih pada Pin 5

6. Orange pada Pin 6

7. Coklat Putih pada Pin 7

8. Coklat pada Pin 8.

Susunan kabel tadi bisa Anda lihat pada gambar di bawah.Hasil akhir kabel UTP tipe cross akan

Kesimpulannya adalah jika Anda memasang kabel UTP tipe straight maka susunan warna pada kedua ujung kabel adalah sama. Sedangkan cara pemasangan UTP tipe cross, susunan warna ujung kabel pertama berbeda dengan unjung kabel kedua.

Demikian tutorial cara memasang kabel UTP tipe straight dan tipe cross. Semoga bermanfaat bagi Anda.

l Straight UTP yang telah kita buat sebelumnnya untuk menghubungkan hub dengan PC/Laptop. Berikut ala dan bahan yang harus kita lakukan untuk sharing file dan menghubungkan antar komputer dengan hub

4 buah kabel UTP Straight
4 buah PC/Laptop

Sebuah Hub

Berikut langkah-langkah yang harus kita lakukan:

Pertama hubungkan 4 buah Pc/Laptop ke Hub menggunakan kabel UTP Straight dan pastikan semua kabel telah terhubung dengan baik

Jika telah selesai, selanjutnya kita masuk ke laptop kemudian kita setting ip pada keempat laptop dengan kelas ip yang sama

Setelah mensetting semua ip selanjutnya kita cek apakah ip yang telah kita setting tadi telah benar dan berfungsi dengan cara membuka cmd, lalu ketikkan “ipconfig” dan ping semua ip pada keempat laptop tadi

Jika semua ip telah berfungsi selanjutnya kita perlu membuat homegroup agar bisa sharing file antar laptop, dengan cara membuka control panel lalu pilih network and internet lalu pilih homegroup.

Setelah itu kita masuk ke Homegroup dan klik tombol Create a homegroup.

Kemudian klik Next.

Lalu atur permission dari folder-folder yang ingin kita share di Homegroup dan klik Next jika sudah.

Kemudian akan muncul menu password yang akan menampilkan password Homegroup lalu klik finish.

Terakhir akan ada window Homegroup untuk mengatur Homegroup, seperti mengganti password di Change the password, meninggalkan homegroup di Leave the homegroup dan lain-lain.

Selanjunya kita pilih change the password agar mudah kita ingat dan memudahkan komputer lain yang ingin join group dengan mengetikkan password yang ingin kita gunakan dan klik Next.

kita akan melihat layar yang memberitahukan proses perubahan password selesai. Klik Finish .

Setelah Homegroup dibuat, saatnya untuk memasukkan 3 komputer lainnya kedalamnya. Pada laptop yang ingin join homgroup, klik Start dan ketikkan homegroup pada kotak Search dan tekan Enter.

Pada layar selanjutnya, kita akan melihat deskripsi Homegroup yang baru saja dibuat – klik tombol Join now.

· Tentukan apa yang ingin Kita share dengan Homegroup dan klik Next.

Ketikkan password untuk memasuki Homegroup dan klik Next.

Setelah itu, Kita akan melihat layar yang mengindikasikan bahwa laptop Kita telah berhasil memasuki Homegroup.

Sekarang, Kita bisa membuka Windows Explorer dan melihat Homegroup pada panel Navigation, dan mampu melakukan sharing file.
Cara untuk mensharing file nya adalah klik kanan file yang akan di sharing pilih share with -> Homegroup(Read and Write). itu jika file yang di sharing boleh di baca dan di ubah seperti gambar berikut.
