Membuat 7Segment Display and Driver Test Circuit

 Membuat 7Segment Display and Driver Test Circuit

Komponen yang diperlukan:

1.     7Segment

2.     IC 7447

3.     Resistor (11 buah)

4.     Batteray

5.     Komponen SW-SPST

Berikut langkah kerja pembuatannya:

1.      Pilih StartAll ProgramAdvanched SchematicSchematic

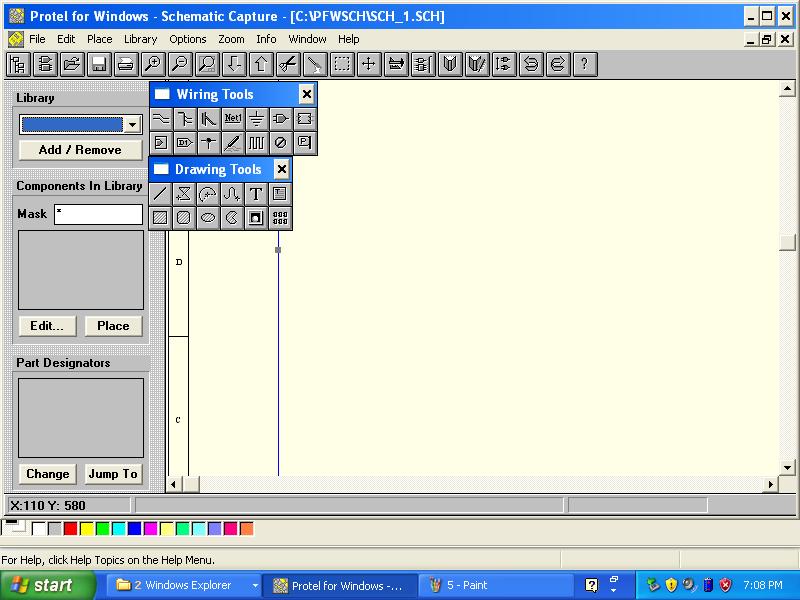

2.      Selanjutnya keluar tampilan seperti berikut.

3.   Kemudian klik FileNew ,untuk memulainya.

 4.   Selanjutnya siapkan berbagai komponen yang telah disebutkan diatas. Komponen ini terdapat dalam  berbagai pilihan menu yang ada di Library.

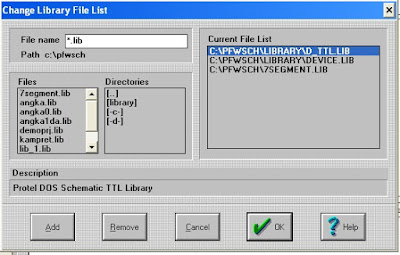

5.   Jika belum ada/kosong, maka kita perlu mengisinya terlebih dahulu dengan cara mengklik menu library pada Menu Bar, pilih add/remove Lalu akan muncul kotak dialog berikut.

6.   Kemudian tambahkan komponen-komponen yang diperlukan.

7.   Selanjutnya tambahkan komponen 7segment yang terdapat pada menu 7SEGMENT.LIB pada library.





8.    Kemudian tambahkan komponen resistor yang terdapat pada menu D_DEVICE.LIB lalu pilih RES1, seperti gambar berikut.



9.      Selanjutnya tambahkan kabel menggunakan icon wires pada wiring tools, seperti gambar.

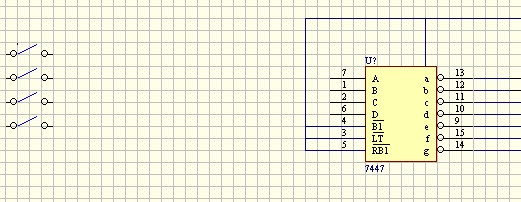

10.Kemudian tambahkan komponen IC 7447 yang terdapat pada menu D_TTL.LIB.

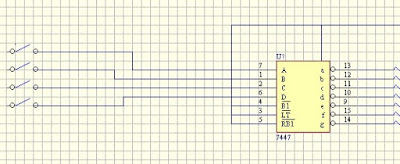

11.Selanjutnya tambahkan kabel menggunakan icon wires  pada wiring tools, seperti gambar.

12.Selanjutnya tambahkan komponen SW_SPST pada menu DEVICE.LIB, lalu posisikan seperti gambar berikut.



13.Selanjutnya tambahkan kabel menggunakan icon wires  pada wiring tools, seperti gambar.

14.Lalu tambahkan kabel menggunakan icon wires  pada wiring tools dan komponen resistor pada menu device.lib.

15.Selanjutnya tambahkan lagi tambahkan kabel menggunakan icon wires  pada wiring tools, tambahkan node menggunakan icon pada wiring tools  dan komponen batteray pada menu device.lib seperti gambar.


17.Lengkapi kabel tersebut dan tambahkan power ground dengan cara mengklik power port toolspada wiring tools, kemudian untuk membuat power ground klik 2x pada port vcc, jika telah muncul kotak dialog power port  kita harus mengisi kolom net dengan GNB” lalu ganti style dengan power ground.



18.Selesai!
