Membuat Rangkaian Sensor cahaya di proteus 8

By Ahmad Luthfi

Komponen yang di gunakan :

    1. ATmega16
    2. TOURCH_LDR
    3. Resistor
    4. LM016L
    5. Motor
    6. Output
    7. Ground

Langkah langkah awal yang harus kita lakukan adalah sebagai berikut :

1. Terlebih dahulu kita membuka aplikasi proteus 8,  dengan cara :
    Windows  ~ Searach program files (ketikkan proteus 8) ~ enter

2. Kemudian pada tampilan proteus pertama kali :
    Pilih lah new project ~ ubah nama file menurut tugas anda , lalu next ~ pilih CREATE  A
    SCHEMATIC FROM THE SELECTED TEMPLATE, atur posisi tampilan yang anda mau lalu next
    ~ pilih “CREAT A PCB LAYOUT FROM THE SE3LECTED TEMPALTED”  klik Default , next ~~
    klik  “CREATE FIRMWARE PROJECT” , next ~ Finish .
    Muncul tampilan seperti di bawah ini:

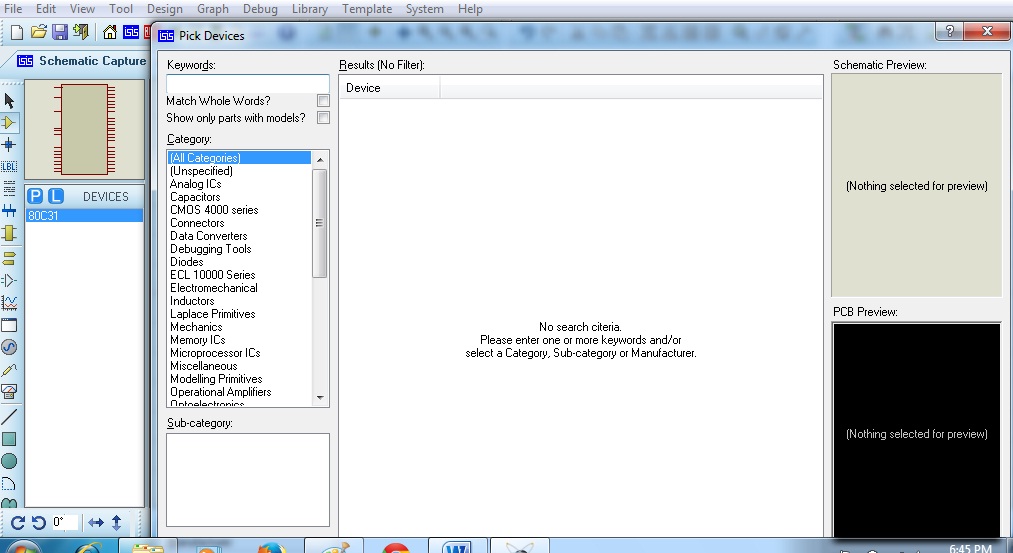

 3. Untuk menambahkan komponen pilih :
     Library ~ pick parts from library ~ enter ,
    maka muncul tampiilan seperti ini

 4. Ketikan komponen yang di perlukan pada kolom KEYWORDS ,  dan gambar komponen yang anda cari
     akan muncul  pada kolom SCHEMATIC PREFIEW

Oke lembar kerja sudah siap di gunakan , sekarang kita mulai membuat rangkaian sensor cahaya

1.      Pertama kita kumpulkan semua bahan-bahan terlebih dahulu ,

2..      Lalu kita taruh komponen LM016L

3. Selanjutnya tambahakan pula ATMEGA16 , dan Ground pada lembar kerja



4.      Kemudian tambahkan komponen TORCH_LDR , RESISTOR , dan Ouput pada lembar kerja

 5. Tambahkan lagi Motor dan ground di samping atmega sebagai penggerak nya

6.  Jika komponen semua telah siap di lembar kerja , sekarang saatnya untuk menyambung

     kan seluruh komponen tersebut . Sambungkan terlebih dahulu komponen lm016l dan

      atmega16

 7. Kemudian sambungkan pin terakhir pada lm016l ke atmega16 dan tambahakan dan sambungkan pula output pada sisi kanan atmega16 nya

 8. Kemudian sambungkan Resistor pada ATMEGA16 nya

9. Lalu sambungkan komponen ouput , Resistor, Torch_ldr dan Ground menjadi satu



 10. Sekarang kita akan menyambungkan motor dan ground nya pada atmega16

         Semua rangkaian sudah kita buat , sekarang saatnya kita untuk membuat program untuk menjalankan sensor cahaya berikut ini . Disini saya menggunakan CODEVISION AR untuk membuat source code nya .  Jika sourcecode sudah kita buat kita masukkan source code tersebut pada ATMEGA16 nya , jika sudah jalankan program tersebut . SELAMAT MENCOBA
Kalian bisa mendowbload tutorial lengkap DISINI

Ini lah source code pada rangkaian sensor cahaya berikut ini :

 /*******************************************************
This program was created by the CodeWizardAVR V3.23a
Automatic Program Generator
© Copyright 1998-2015 Pavel Haiduc, HP InfoTech s.r.l.
http://www.hpinfotech.com

Project :
Version :
Date    : 03/11/2015
Author  :
Company :
Comments:


Chip type               : ATmega16
Program type            : Application
AVR Core Clock frequency: 12,000000 MHz
Memory model            : Small
External RAM size       : 0
Data Stack size         : 256
*******************************************************/

#include <io.h>

// Alphanumeric LCD functions
#include <alcd.h>
#include <delay.h>

// Declare your global variables here

void main(void)
{
// Declare your local variables here

// Input/Output Ports initialization
// Port A initialization
// Function: Bit7=In Bit6=In Bit5=In Bit4=In Bit3=In Bit2=In Bit1=In Bit0=In
DDRA=(0<<DDA7) | (0<<DDA6) | (0<<DDA5) | (0<<DDA4) | (0<<DDA3) | (0<<DDA2) | (0<<DDA1) | (0<<DDA0);
// State: Bit7=T Bit6=T Bit5=T Bit4=T Bit3=T Bit2=T Bit1=T Bit0=T
PORTA=(0<<PORTA7) | (0<<PORTA6) | (0<<PORTA5) | (0<<PORTA4) | (0<<PORTA3) | (0<<PORTA2) | (0<<PORTA1) | (0<<PORTA0);

// Port B initialization
// Function: Bit7=In Bit6=In Bit5=In Bit4=In Bit3=In Bit2=In Bit1=In Bit0=In
DDRB=(0<<DDB7) | (0<<DDB6) | (0<<DDB5) | (0<<DDB4) | (0<<DDB3) | (0<<DDB2) | (0<<DDB1) | (0<<DDB0);
// State: Bit7=T Bit6=T Bit5=T Bit4=T Bit3=T Bit2=T Bit1=T Bit0=T
PORTB=(0<<PORTB7) | (0<<PORTB6) | (0<<PORTB5) | (0<<PORTB4) | (0<<PORTB3) | (0<<PORTB2) | (0<<PORTB1) | (0<<PORTB0);

// Port C initialization
// Function: Bit7=Out Bit6=Out Bit5=Out Bit4=Out Bit3=Out Bit2=Out Bit1=Out Bit0=Out
DDRC=(1<<DDC7) | (1<<DDC6) | (1<<DDC5) | (1<<DDC4) | (1<<DDC3) | (1<<DDC2) | (1<<DDC1) | (1<<DDC0);
// State: Bit7=0 Bit6=0 Bit5=0 Bit4=0 Bit3=0 Bit2=0 Bit1=0 Bit0=0
PORTC=(0<<PORTC7) | (0<<PORTC6) | (0<<PORTC5) | (0<<PORTC4) | (0<<PORTC3) | (0<<PORTC2) | (0<<PORTC1) | (0<<PORTC0);

// Port D initialization
// Function: Bit7=Out Bit6=Out Bit5=Out Bit4=Out Bit3=Out Bit2=Out Bit1=Out Bit0=Out
DDRD=(1<<DDD7) | (1<<DDD6) | (1<<DDD5) | (1<<DDD4) | (1<<DDD3) | (1<<DDD2) | (1<<DDD1) | (1<<DDD0);
// State: Bit7=0 Bit6=0 Bit5=0 Bit4=0 Bit3=0 Bit2=0 Bit1=0 Bit0=0
PORTD=(0<<PORTD7) | (0<<PORTD6) | (0<<PORTD5) | (0<<PORTD4) | (0<<PORTD3) | (0<<PORTD2) | (0<<PORTD1) | (0<<PORTD0);

// Timer/Counter 0 initialization
// Clock source: System Clock
// Clock value: Timer 0 Stopped
// Mode: Normal top=0xFF
// OC0 output: Disconnected
TCCR0=(0<<WGM00) | (0<<COM01) | (0<<COM00) | (0<<WGM01) | (0<<CS02) | (0<<CS01) | (0<<CS00);
TCNT0=0x00;
OCR0=0x00;

// Timer/Counter 1 initialization
// Clock source: System Clock
// Clock value: Timer1 Stopped
// Mode: Normal top=0xFFFF
// OC1A output: Disconnected
// OC1B output: Disconnected
// Noise Canceler: Off
// Input Capture on Falling Edge
// Timer1 Overflow Interrupt: Off
// Input Capture Interrupt: Off
// Compare A Match Interrupt: Off
// Compare B Match Interrupt: Off
TCCR1A=(0<<COM1A1) | (0<<COM1A0) | (0<<COM1B1) | (0<<COM1B0) | (0<<WGM11) | (0<<WGM10);
TCCR1B=(0<<ICNC1) | (0<<ICES1) | (0<<WGM13) | (0<<WGM12) | (0<<CS12) | (0<<CS11) | (0<<CS10);
TCNT1H=0x00;
TCNT1L=0x00;
ICR1H=0x00;
ICR1L=0x00;
OCR1AH=0x00;
OCR1AL=0x00;
OCR1BH=0x00;
OCR1BL=0x00;

// Timer/Counter 2 initialization
// Clock source: System Clock
// Clock value: Timer2 Stopped
// Mode: Normal top=0xFF
// OC2 output: Disconnected
ASSR=0<<AS2;
TCCR2=(0<<PWM2) | (0<<COM21) | (0<<COM20) | (0<<CTC2) | (0<<CS22) | (0<<CS21) | (0<<CS20);
TCNT2=0x00;
OCR2=0x00;

// Timer(s)/Counter(s) Interrupt(s) initialization
TIMSK=(0<<OCIE2) | (0<<TOIE2) | (0<<TICIE1) | (0<<OCIE1A) | (0<<OCIE1B) | (0<<TOIE1) | (0<<OCIE0) | (0<<TOIE0);

// External Interrupt(s) initialization
// INT0: Off
// INT1: Off
// INT2: Off
MCUCR=(0<<ISC11) | (0<<ISC10) | (0<<ISC01) | (0<<ISC00);
MCUCSR=(0<<ISC2);

// USART initialization
// USART disabled
UCSRB=(0<<RXCIE) | (0<<TXCIE) | (0<<UDRIE) | (0<<RXEN) | (0<<TXEN) | (0<<UCSZ2) | (0<<RXB8) | (0<<TXB8);

// Analog Comparator initialization
// Analog Comparator: Off
// The Analog Comparator's positive input is
// connected to the AIN0 pin
// The Analog Comparator's negative input is
// connected to the AIN1 pin
ACSR=(1<<ACD) | (0<<ACBG) | (0<<ACO) | (0<<ACI) | (0<<ACIE) | (0<<ACIC) | (0<<ACIS1) | (0<<ACIS0);
SFIOR=(0<<ACME);

// ADC initialization
// ADC disabled
ADCSRA=(0<<ADEN) | (0<<ADSC) | (0<<ADATE) | (0<<ADIF) | (0<<ADIE) | (0<<ADPS2) | (0<<ADPS1) | (0<<ADPS0);

// SPI initialization
// SPI disabled
SPCR=(0<<SPIE) | (0<<SPE) | (0<<DORD) | (0<<MSTR) | (0<<CPOL) | (0<<CPHA) | (0<<SPR1) | (0<<SPR0);

// TWI initialization
// TWI disabled
TWCR=(0<<TWEA) | (0<<TWSTA) | (0<<TWSTO) | (0<<TWEN) | (0<<TWIE);

// Alphanumeric LCD initialization
// Connections are specified in the
// Project|Configure|C Compiler|Libraries|Alphanumeric LCD menu:
// RS - PORTC Bit 0
// RD - PORTC Bit 1
// EN - PORTC Bit 2
// D4 - PORTC Bit 4
// D5 - PORTC Bit 5
// D6 - PORTC Bit 6
// D7 - PORTC Bit 7
// Characters/line: 16
lcd_init(16);
lcd_init(16);
lcd_clear();
lcd_gotoxy(0,0);
lcd_putsf("");

lcd_gotoxy(0,1);
lcd_putsf("");
delay_ms(500);

  while(1)
      // Place your code here
   if (PINA.0==1)
 {
      lcd_clear();
      lcd_gotoxy(0,1);
      lcd_putsf("Sensor cahaya ");
      lcd_gotoxy(0,0);
      lcd_putsf("Aktif");
      PORTD=0xFF;
      delay_ms(250);
 }
 else if (PINA.0==0)
 {
      lcd_clear();
      lcd_gotoxy(0,1);
      lcd_putsf("Sensor cahaya");
      lcd_gotoxy(0,0);
      lcd_putsf("Mati");
      PORTD=0x00;
      delay_ms(250);
 }
  else
 {
      lcd_clear();
      lcd_gotoxy(0,0);
      lcd_putsf("anda salah");
 }
}

Membuat Rangkaian Audio menggunakan Proteus

Nama  : Ahmad Luthfi

 Nim   : 061530700538

 Kelas : 1 cb

Politeknik Negeri Sriwijaya

MEMBUAT RANGKAIAN SCHEMATIC

SEDERHANA AUDIO

 Komponen yang dibutuhkan :



1. R1                   :  27k
2. R2                   :  68k
3. C1                    : 100nf
4. C2                    : 0.02nf
5. C3                    : 50nf
6. LS1                  :  Speaker
7. Q1                    : 2N5401
8. Q2                    : 2N5550
9. SWITCH



Langkah Langkah Membuatnya :

1.  Pastikan anda sudah menginstal Proteus 8.0

2.  Anda Dapat membuka aplikasinya lewat double klik pada aplikasi di layar dekstop

3.  Klik Create a schematic from the selected template dan pilih Landscape A4 lalu klik    Next.

  4.  Klik Create a PCB layout from the selected template lalu klik Next.

  5.  Klik Next pada kotak New Project Wizard: Firmware.

  6.  Klik Finish pada kotak New Project Wizard: Summary.

        ssMaka akan muncul tampilan awal Schematic Capture dan PCB Layout seperti ini :

 7. Setelah itu, langkah pertama yang harus kita kerjakan adalah memasukkan komponen yang dibutuhkan untuk merangkai, kita buka pick device dari tools Library seperti pada gambar



8. Setelah semua komponen dimasukkan pada device panel sebelah kiri, LAngkah selanjutnya memasukkan semua komponen pada sheet, dengan cara klik kanan, Klik Place Lalu Klik Component dan masukkan satu persatu

9. Letakkan semua  komponen sesuai dengan letak pada gambar contoh di gambar teratas, seperti di bwah ini

110. Lalu kita sambungkan satu persatu komponen dengan mengklik ujung komponen dan disambungkan sesuai pada gambar, lihat gambar di bawah ini

 11. Setelah itu kita sambungkan satu persatu sehingga semua komponen terhubung dengan benar, Lihat gambar di bawah ini untuk Komponen rangkaian yang semuanya telah terhubung

112.Jika semua langkah sudah selesai, kita akan lanjutkan ke rangakaian PCB Pertama kita buka dulu lembar kerja layout PCBnya, dengan cara klik icon PCB layout yang ada di bawah menu Design dan berdekatan dengan Schematic Capture, Lihat Gambar

Setelah Di Klik akan Muncul gambar seperti ini



s13. Setelah itu kita buat kotak lagi di dalam kotak diatas dengan cara :



 14. klik bagian yang di tunjuk angka 1, lalu klik bagian yang di tunjuk angka 2 dan pilih "Board Edge", lalu mulailah menggambar kotak, sehingga terlihat seperti ini :

n

15. sekarang, pada toolbar klik Tools>Auto Placer, maka semua komponen akan otomatis ada dalam kotak yang baru saja kita buat.

16. Setelah Semua Komponen muncul, Kita tinggal meletakkan komponen sesuai dengan letak yang telah dirangkai pada Advance Schematic, Lihat Gambar

Rangkaian Selesai

Anda dapat Mendownload file disini
